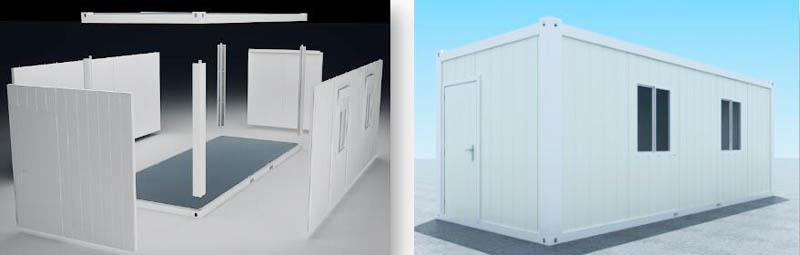

打包式箱房


1、基于钢结构框架和轻质墙板的结构体系,由底结构、顶结构、角柱和可互换墙板组成;

2、外形尺寸:6055(长)x 2435(宽)x  2791(高)mm;

             6055(长)x 2990(宽)x  2791(高)mm。

3、通过扁平化打包,可实现4箱组合运输;

4、按墙板结构形式,可分为彩钢夹芯板墙板打包箱、木框架加板组合式墙板打包箱。

打包式箱房的技术参数:

项目

打包式箱房标准型

打包式箱房舒适型

外观尺寸

6058(长)x2435(宽)x    2791(高)

6058(长)x2990(宽)x    2791(高)

室内净高

2.5m

地面活载

2.0    KN/m²

1.5    KN/m²

屋面活载

0.75KN/m²

0.5KN/m²

风载

0.5KN/m²

抗震

8 度

最大层数

3

电路

暗装

落水

顶框水槽/角柱内雨水管

运输

集装箱运输/

整箱/扁平式打包

整箱/扁平式打包

扩展

四周墙板任意打通 ok

项目

打包式箱房底框 标准型/舒适型

角件

标准角件152x186x150

主梁

150mm高

4mm厚钢板罗拉梁    Q235B

次梁

100mm高

3mm折弯件    Q235B

叉车槽

洞口尺寸:W305xH88

间距1.5m

3mm折弯件

选配

保温

100mm岩棉 +    0.5mm镀锌钢板(底封板)

选配

地板

18mm    胶合板/(水泥纤维板-可选)

地板革

1.8mmPVC

名称

打包式箱房顶框 标准型

舒适型

类型

刨花板型

彩钢板型

彩钢板型

角件

标准角件152x186x200

主梁

160mm高

3mm厚钢板罗拉梁

次梁

1.5mm折弯件 H100

2mm折弯件H50

外顶板

2块     0.45mm彩涂钢板  360度咬合

3块    0.45mm彩涂钢板  360度咬合

保温

刨花板吊顶:100mm岩棉

夹芯板吊顶:60mm岩棉

吊顶

9mm双饰面刨花板

50mm夹芯板

排水

天沟排水

电路

暗装、预装,工业插座接入电路

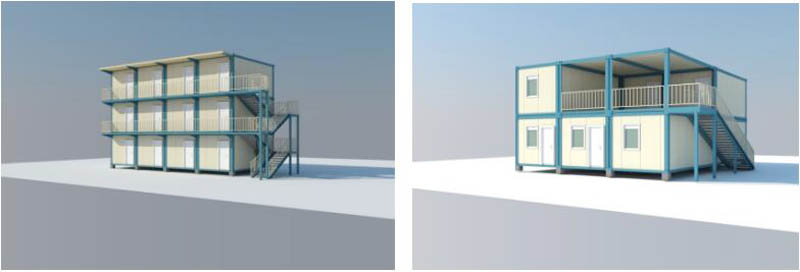

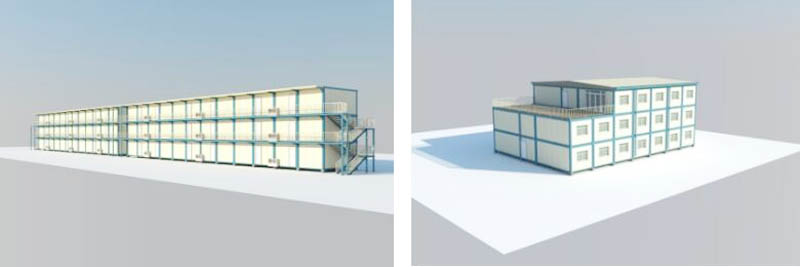

打包式箱房产品组合:

打包式箱房产品组合1

打包式箱房产品组合2

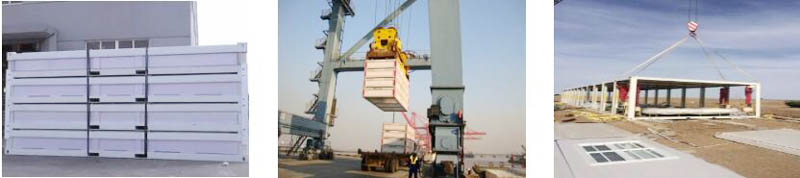

打包式箱房运输及安装方式:

(1)4箱打包装入一个20尺 集装箱

4箱打包装入一个20尺集装箱

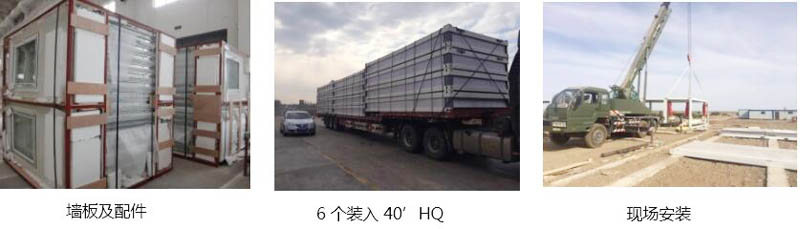

(2)6箱打包装入一个40尺HQ 集装箱

墙板及配件安装

打包式箱房材料及配件:

1、彩钢夹芯板墙板:

EPS芯材、玻璃棉芯材、聚氨酯芯材、岩棉芯材

2、门窗:

铝合金推拉窗、塑钢提拉窗、塑钢内开内倒窗、铝合金门

3、其他配套设施:

外走廊+雨篷、厕所、楼梯

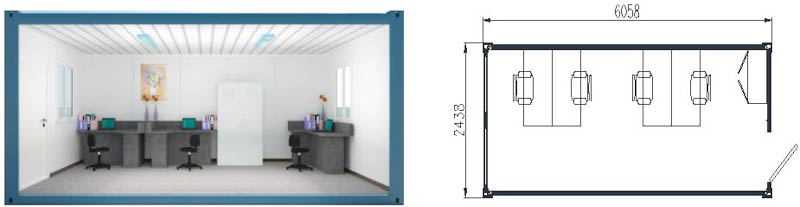

打包式箱房典型功能单元:办公室

打包式箱房办公室

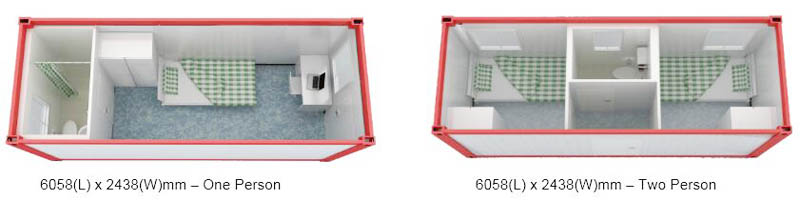

打包式箱房典型功能单元:住宿房

打包式箱房住宿房

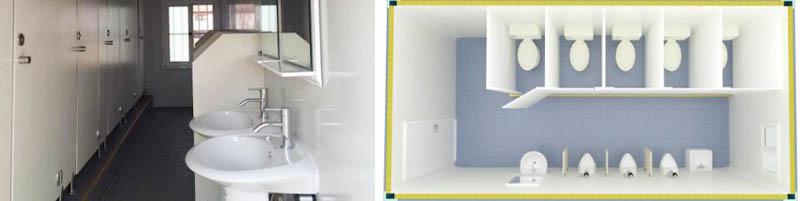

打包式箱房典型功能单元:卫浴箱

打包式箱房卫浴箱

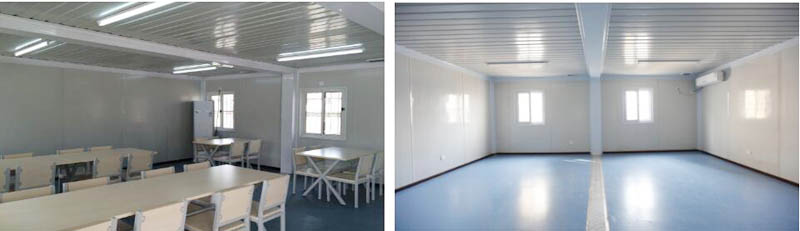

打包式箱房功能单元:食堂餐厅

打包式箱房食堂餐厅

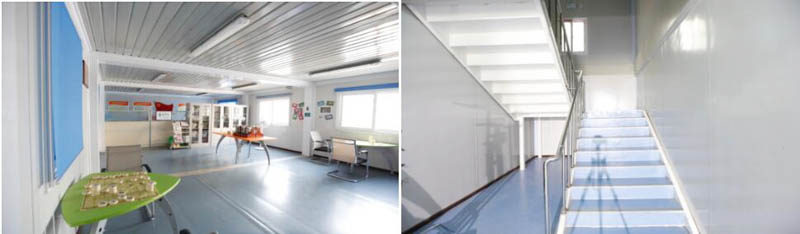

打包式箱房功能单元:楼梯、活动室

打包式箱房楼梯、活动室

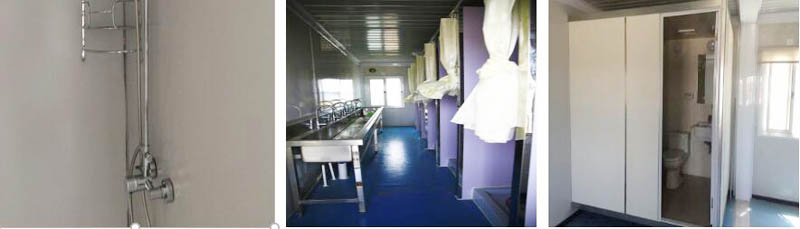

打包式箱房功能单元:淋浴室

打包式箱房淋浴室
